Opis proizvoda

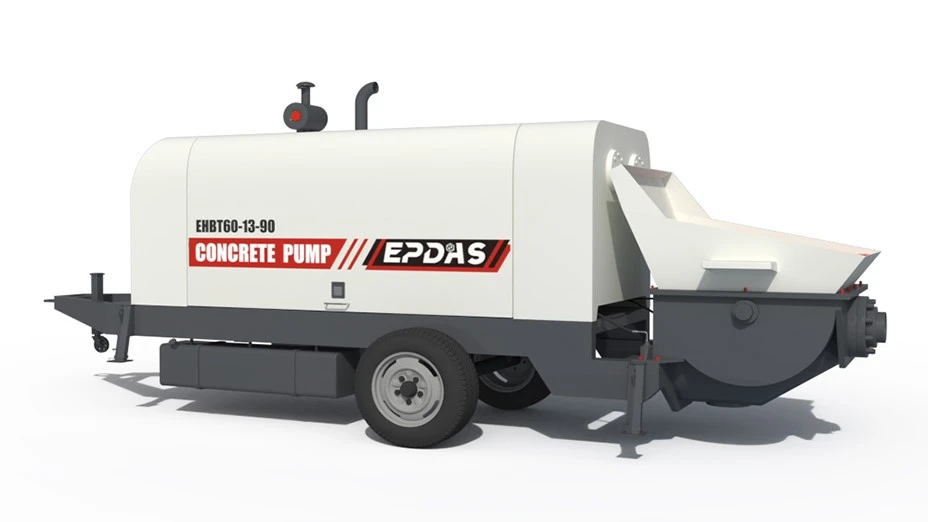

Betonska pumpa montirana na prikolicu
Betonska pumpa je mehanički uređaj koji kontinuirano prenosi beton duž cjevovoda pomoću tlaka. Koristi se za prijenos i ulijevanje u betonskoj konstrukciji. Dizajn prikolice - montirana betonska pumpa omogućuje da se lako poveže s prikolicom ili traktorom. Njegova je struktura lagana i fleksibilna za pomicanje, omogućujući brzu instalaciju i puštanje u rad.
Kamioni s betonskim pumpama na širokoj mjeri naširoko se koriste u poljima kao što su željeznički tuneli, tuneli za autoceste, mostovi, propuste, rudnike i visoke -. Bilo da se radi o velikim - infrastrukturnim projektima ili složenim komercijalnim zgradama, oni mogu pokazati izvanredne performanse.
Glavne komponente betonske prikolice pumpe
Crpni sustav
Sustav za crpljenje odgovoran je za pružanje potrebne snage za cijeli sustav. Uglavnom se sastoji od hidrauličkih pumpi, pumpi za klip, crpnih cilindara, klipova i ventila. Povratno gibanje betonskog klipa u cilindru i zamah distribucijskog ventila shvaća kontinuirano crpljenje betona.
Elektroenergetski sustav
Efesni sustav uključuje motor i hidraulički sustav. Motor pruža snagu za sustav crpljenja. Hidraulički sustav uključuje komponente kao što su spremnici hidrauličkih ulja, hidrauličke pumpe, hidraulični cjevovodi i radijatori, koji pružaju snagu i kontrolu za betonske pumpe s prikolicom.
Elektronički upravljački sustav
Elektronski upravljački sustav uključuje upravljačku ploču i sustav daljinskog upravljanja, koji se uglavnom sastoje od radnih elemenata, senzora, daljinskih upravljača i ormara za električne upravljačke. Operator kontrolira rad cijelog sustava crpljenja putem upravljačke ploče kako bi osigurao siguran i učinkovit rad.
Šasija i vučni sustav
Pumpa za betonsku prikolicu koristi šasiju s prikolicom koja se uglavnom sastoji od šasije automobila, motora, kućišta za prijenos i pogonskog sustava itd. Za podršku i transport cijelog sustava crpljenja. Uređaj vuče povezuje betonsku pumpu s vozilom kako bi se osiguralo stabilno kretanje opreme.
Sigurnosni sustav
Sigurnost betonske pumpe s prikolicom uključuje uređaj za zaštitu tlaka, senzor i alarmni sustav, koji će se automatski alarmirati kada se nađe nepravilnost. Zaštita od preopterećenja i automatske funkcije isključivanja izbjegavaju oštećenja uzrokovana radom preopterećenja i osigurajte dugu - stabilnost opreme opreme.
Kako djeluje betonska pumpa?
Betonska pumpa ugrađena u prikolicu uglavnom se oslanja na pritisak uljanog cilindra. Mješoviti beton izliva se u spremnik kamionom za miješanje ili kamion s pumpama. Vođeni uljnim cilindrom, dva klipa u cilindru isporuke na zidu spremnika naizmjenično se uzvraćaju kako bi se postiglo usisavanje i guranje betona. Kad se klip povuče, beton se usisava u cilindar; Kad se klip gurne naprijed, klip gura beton u s - ventil za raspodjelu tipa između dviju glava cilindra, a kreće se lijevo i desno u sekvencijalnom pokretu cilindrom hidrauličkog ljuljačkog ventila i električnom kontrolom, a prevozi se na određeno mjesto izrade putem cjevovoda.
Proces rada može se podijeliti u tri faze:
▲ Usisna faza: Beton u spremniku ulazi u cilindar isporuke uz pomoć lopatica za miješanje. U ovom se trenutku s - ventil (ili ventil vrata) prebacuje na otvor spojen na spremnik, a klip se povlači kako bi stvorio negativni tlak, usisavajući beton.
▲ Stupanj pumpa: Hidraulički sustav napreduje klipnu šipku dok se s - ventil okreće za povezivanje s sučeljem cijevi za isporuku. Beton je prisiljen u cijev pod pritiskom. Dvostruki - sustav cilindra djeluje naizmjenično kako bi se osigurala kontinuirana isporuka.
▲ Faza dostave cijevi: Visoki - Tlasni beton prolazi izravno kroz trošenje - otpornih cijevi na površinu za ulijevanje. Tlak pumpanja mora se odabrati na temelju udaljenosti konstrukcije.
Prednosti prijenosne betonske pumpe
Najbolji dobavljač trilera s betonskom pumpom
Visoka učinkovitost
Prihvaća hidraulički sustav s 3 pumpe s 3 kruga, s manjim utjecajem i većom pouzdanošću. Ima funkciju obrnute crpke, koja pomaže u uklanjanju blokade začepljenih cijevi pravovremeno i može se zaustaviti u kratkom vremenu. Može kontinuirano i brzo prevoziti beton, što uvelike poboljšava učinkovitost gradnje.
Snažna prilagodljivost
Prikolica s betonskom pumpom ima snažnu prilagodljivost na konstrukcijskoj radnoj površini i može se instalirati u tvrdo - na - dosezanje mjesta kao što su visoke - zgrade u usponu, podrumi itd. Kako bi zadovoljili različite potrebe građevine. Korištenjem serijskih pumpi, izlazna udaljenost može se proširiti kako bi se zadovoljile potrebe duge pumpanja udaljenosti od duge -.
Energija - ušteda
Prijenosna pumpa za betonsku prikolicu je kontinuirana, što smanjuje otpad betona tijekom transporta i čekanja, te poboljšava brzinu korištenja materijala. Također smanjuje puno radne snage pri korištenju, što smanjuje troškove rada. Korisnik - prijateljski dizajn olakšava rad i održavanje.
Visoki konfiguracijski dizajn
Opremljeni visokim - hidrauličkim sustavima performansi, ovi sustavi pružaju glatku i snažnu snagu kako bi se osigurala kontinuirana i stabilna opskrba betonom. Učinkoviti hidraulički sustav smanjuje potrošnju energije i poboljšava učinkovitost stroj za pumpe za betonske prikolice. Dvostruka klipna pumpa omogućuje veći pomak i veći tlak.
Lako održavati
Usvajanje habanja - rezistentna legura na legurama i plutajući rez, proširuje radni vijek trajanja glavnih komponenti. Automatski centralizirani sustav podmazivanja i lako - do - Čisti dizajn spremnika Smanjite poteškoće i troškove dnevnog održavanja.
Električna betonska pumpa vs dizel betonska pumpa
| Značajka | Električna prikolica za pumpe | Prikolica za pumpe za betonske pumpe dizel |
| Izvor napajanja | Električni motor | Dizelski motor |
| Učinkovitost goriva | Zahtijeva struju | Radi na dizelu, može se koristiti u udaljenim područjima bez struje |
| Razina buke | Mirnija operacija | Bučniji zbog rada motora |
| Operativni trošak | Niži operativni trošak | Veći trošak goriva |
| Mobilnost | Ograničeno na lokacije sa stabilnim izvorom napajanja | Može raditi na udaljenim mjestima bez napajanja napajanja |
| Montaža | Lakša instalacija | Zahtijeva složenije postavljanje |
| Veličina i težina | Obično manji i lakši | Obično teže zbog motora i spremnika za gorivo |
| Koštati | manje skupo | Veći početni trošak |
Slučajevi betonske pumpe s prikolicom
Kao svijet - poznati proizvođač betonskih strojeva, Epdas je prodao svoje betonske crpke i drugu opremu mnogim zemljama i regijama širom svijeta, uključujući više od 40 zemalja, poput Filipina, Rusije, Vijetnama, Ujedinjenih arapskih, naših provedbi u Južnoj Africi, našim provedbom u našim prometom itd. sigurno i brzo. Svojim izvrsnim performansama i stabilnom kvalitetom, Epdas je stekao dobru reputaciju na međunarodnom tržištu.
Zašto odabrati nas
Epdas - dobavljač gornje betonske pumpe
Zašto odabrati naše strojeve za pumpe za beton?
EPDAS betonska pumpa integrira inteligentnu hidrauličku tehnologiju s preciznom kontrolom tlaka, značajno povećavajući energetsku učinkovitost i stabilnost. Oprema sadrži izvrsnu prilagodljivost okoliša, podržava multi - konfiguraciju ventila i ispunjava različite inženjerske zahtjeve.
Oslanjajući se na platformu Internet of Things, realno - praćenje vremena i daljinsko održavanje postižu se, a temeljne komponente međunarodnih marki usvoje se kako bi se osigurala trajnost. Globalna mreža nudi brz odgovor i široko se primjenjuje u glavnim međunarodnim projektima, osiguravajući učinkovitu i pouzdanu konstrukciju.
Popularni tagovi: Stroj za pumpe za betonske prikolice, Kina Dobavljači strojeva za pumpe za betonske prikolice, proizvođači
Parametar proizvoda
Pumpa s dizel betonom
| Predmeti | Jedinice | DHBT60-13-118 | DHBT60-16-145 | DHBT80-13-145 | DHBT80-16-174 |
| Maksimum Teoretski volumen isporuke | m³/h | 60 | 60 | 80 | 80 |
| Maksimum Teoretski pritisak isporuke | MPA | 12.5 | 15.7 | 12.5 | 15.7 |
| Maksimum Teoretska visina isporuke | m | 180 | 250 | 180 | 250 |
| Maksimum Teoretska udaljenost isporuke | m | 700 | 1000 | 700 | 1000 |
| Vrsta distribucijskog ventila | S ventil | S ventil | S ventil | S ventil | |
| Kapacitet | L | 600 | 600 | 600 | 600 |
| Unutarnji promjer cijevi za dostavu | mm | Φ125 | Φ125 | Φ125 | Ф125 |
| Snaga dizelskog motora | KW | 118 | 145 | 145 | 174 |
| Maksimum Tlak ulja glavnog sustava | MPA | 32 | 32 | 32 | 32 |
| Maksimum Tlak ulja sustava miješanja | MPA | 14 | 14 | 14 | 14 |
| Dimenzija (duljina × širina × visina) | mm | 6600×1930×2190 | 6600×1930×2190 | 6600×1930×2190 | 6600×1930×2190 |
| Ukupna težina | Kg | 5500 | 6000 | 6000 | 6500 |
